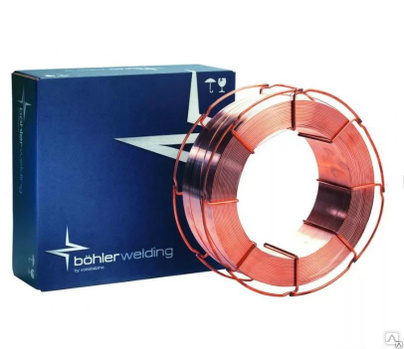

Сварочная проволока BOHLER NiMo 1-IG
Низколегированная проволока для сварки высокопрочных сталей
EN 12534: Mn3Ni1Mo (проволока)
EN 12534: G 55 6 M Mn3Ni1Mo, G 55 4 C Mn3Ni1Mo
AWS A5.28-96: ER90S-G
Описание и область применения
Омедненная проволока для полуавтоматической сварки высокопрочных и улучшенных мелкозернистых сталей. Проволока применяется для сварки котельного оборудования, трубопроводов, при производстве кранов и подъемных механизмов, монтаже металлоконструкций. Механические свойства наплавленного металла полностью соответствуют требованиям, предъявляемым документацией NORSK для систем промышленной закачки воды.
Благодаря прецизионному легированию микроэлементами проволока сочетает высокую пластичность и стойкость к образованию трещин с высокими механическими свойствами. Рабочие значения ударной вязкости при температурах до -60°C. Низкое содержание водорода в наплавленном металле, отличные подающие характеристики, низкое содержание меди. Предварительный подогрев металла основы и межпроходная температура определяются свойствами металла основы.
Химический состав наплавленного металла
|
|
С | Si | Мn | Mo | Ni |
|---|---|---|---|---|---|
| wt-% | 0.08 | 0.60 | 1.80 | 0.30 | 0.90 |
Механические свойства наплавленного металла
| (*) | u1 | u2 |
|---|---|---|
| Предел текучести Re Н/мм2: | 620 (≥550) | 590 (≥550) |
| Предел прочности Rm Н/мм2: | 700 (640-820) | 680 (620-770) |
| Удлинение A (L0=5d0) %: | 23 (≥20) | 22 (≥20) |
| Ударная вязкость ISO-V KV, Дж | ||
| +20°C: | 140 (≥120) |
120 (≥80) |
| -40°C: | 110 (≥90) | (≥47) |
| -60°C: | (≥47) | |
(*) u1 без термообработки, защитный газ - Ar+15-20% CO2
u2 без термообработки, защитный газ - 100% CO2
Технология сварки
Защитный газ:Argon+15-25 % CO2
Argon + 0-5 CO2% + 3 -10 % O2
(M23 по. EN 439)
100% CO2
| ⌀ мм | (0.9) | 1.0 | 1.2 |
Металл основы
Трубные стали, мелкозернистые высокопрочные стали
S460N, S460M, S460NL, S460ML, S460Q-S555Q, S460QL-S550QL, S460QL1-S550QL1, 460N,P460NH, P460NL1, P460NL2, L415NB, L415MB-L555MB, L415QB-L555QB, alform 500 M, 550 M, aldur 500 Q, 500 QL, 500 QL1, aldur 550 Q, 550 QL, 550 QL1, 20MnMoNi4-5, 15NiCuMo Nb5-6-4
ASTM A 572 Gr. 65; A 633 Gr. E; A 738 Gr. A; A 852; API 5 L X60, X65, X70, X80, X60Q, X65Q, X70Q, X80Q
